工業網絡控制實訓裝置,工業網絡控制實訓裝置

一、設備概述

設備采用網孔板機構，系統硬件模塊大部分安裝在網孔板上，安裝便捷，可培養學生安裝、接線的操作能力，提高學生實際動手能力，同時用戶可根據實際的需要增減相應的模塊，實現二次設計和開發。

二、技術性能

1.輸入電源：單相 ～220V±10% 50Hz

2.工作環境：溫度-10℃～+40℃  相對濕度＜85%（25℃） 海拔＜4000m

3.裝置容量：＜1.0kVA

4.外形尺寸：900mm×600mm×1800mm

三、 控制板

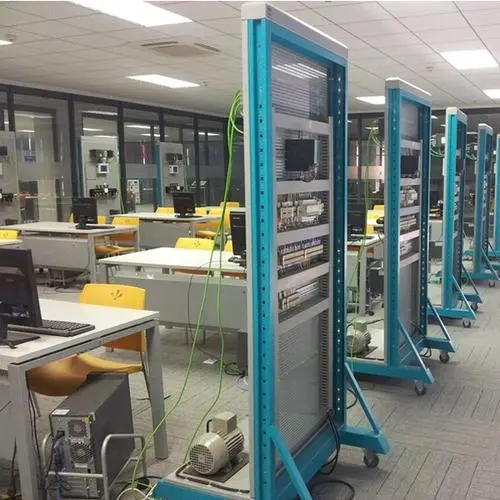

控制板整體是由鋼材框架、網控板、組建面板、電氣保護搭建而成。

組件面板采用鋁質噴塑、不易發生變形和磨損，面板上標有名稱，指示明確，操作、維護方便；

鋼材框架與網控板均采用雙層亞光密紋噴塑結構，網孔板上可以根據任務要求調整上面安裝的設備，自動化設備包括PLC、人機界面、變頻器、工業交換機、開關電源等目前工業控制系統上最常用的設備，完成電氣控制線路的連接。

電氣保護包含一下功能：

1)短路保護：

自動重合閘漏電保護器在電流大于額定電流的3倍時，自動重合閘漏電保護器在0.1秒內斷開， 比一般的空氣開關或保險絲快10倍以上保證設備的安全性。

2)漏電保護：

線路發生15～30mA的漏電時，自動重合閘漏電保護器在0.1秒內斷開。（漏電不動作電流：15mA，漏電動作電流：30mA。）

3)過流/載保護：

電流大于額定電流1.15倍時，自動重合閘漏電保護器將在3S內斷開；如果持續時間超過3秒，或期間大于3倍額定電流，自動重合閘漏電保護器即斷開實施保護。

4)過壓保護：

供電電壓高于280V±5V時，自動重合閘漏電保護開關斷。電壓降回正常后，自動重合閘漏電保護器自動合閘通電。

5)欠壓保護：

供電電壓低于150V±5V時，自動重合閘漏電保護器斷開。電壓回升正常后自動重合閘漏電保護器自動合閘，通電運行狀態正常。

6)合閘前檢測：

自動重合閘漏電保護器在合閘前對線路電壓進行檢測，當供電電壓異常過壓、過壓情況時，將封鎖合閘并報警；故障未經排除，則無法合閘通電。當故障排除時，開關將自動合閘通電。

7)自動重合閘特性：（可調試）

線路發生瞬間漏電或瞬間沖擊(如雷電、插座跳火等)而可能有危險時，自動重合閘漏電保護器立即斷開；故障過后，線路如是安全，自動重合閘漏電保護器會自動重新合閘通電。合閘次數為無限次

8)手動通斷性能：

(1)手動按下試驗按鍵漏電時，零線與火線相應斷開，無輸出。60秒后自動合閘，自動重合閘保護器工作狀態正常。

(2)手動關閉電源開關后，兩路繼電器同時斷開，無輸出。通斷動作時間少于0.1秒。重新起動開關電源，兩路同時輸出。
